MC573系列

2018-11-17 08:35 蘇州默孚龍
MC573是一款標準的緊湊型帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。MC5739 是MC573的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。

產品等級選型表
MC573和MC5739的區別:
型號 最高轉速 工作壽命 扭矩 殼體材料 電氣噪音①@10Rpm
MC573 250RPM >2000萬轉 0.02 N·m ABS塑料 10mΩ
MC5739 1000RPM >1億轉 0.005 N·m 金屬 4mΩ
技術規格參數
機械技術指標 電氣技術指標
參數 數值 參數 數值
工作壽命 參考產品選型等級   功率 信號
額定轉速 參考產品選型等級 額定電壓 0~440VAC/VDC 0~440VAC/VDC
工作溫度 -30℃~80℃ 絕緣電阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
工作濕度 0~85% RH 導線規格 AWG28#Teflon AWG28#Teflon
接觸材料 參考產品選型等級 導線長度 標準長度300mm（可據要求調整）
殼體材料 參考產品選型等級 絕緣強度 500VAC@50Hz，60s
扭矩 0.05N.m；+0.01N.m/6路 動態電阻變化值 <0.01Ω
防護等級 IP51

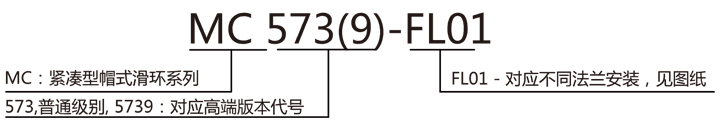

選型表

MC573緊湊型帽式滑環選型表
型號 信號或2A 4A 8A 15A 總路數
MC573 36 0 0 0 36

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。

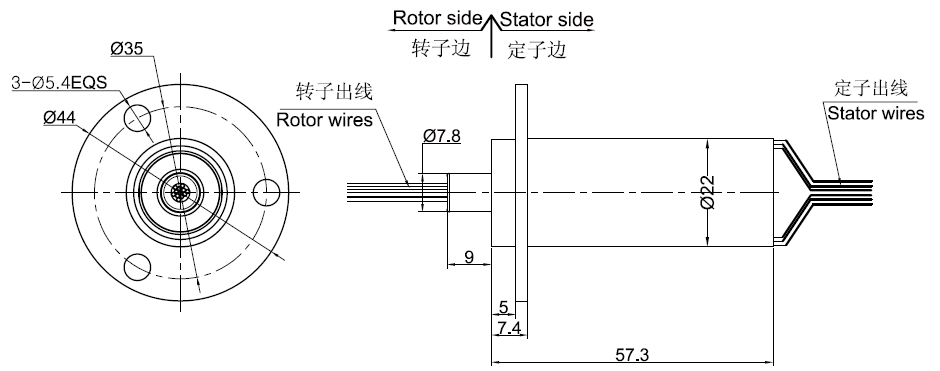

標準圖紙




各環路導線色碼表
環道 顏色 環道 顏色
1/2 紅 19/20 橙
3/4 綠 21/22 白
5/6 黃 23/24 土黃
7/8 紫 25/26 白紅
9/10 灰 27/28 白黑
11/12 黑 29/30 白藍
13/14 藍 31/32 白紫
15/16 深藍 33/34 白棕
17/18 棕 35/36 白綠

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
